房间声学一直是私家影院的重要课题之一，打造一间各方面素质都合格的私家影院除了设备的选配和声音的校准之外，合理并有效的房间声学处理是非常重要的。房间声学测量是一项非常复杂的工程，需要借助专业的声学分析仪器及专业人员才能完成。但对于一般的用家而言，专业声学分析仪及专业人员对于他们来说是一件遥不可及的事情。

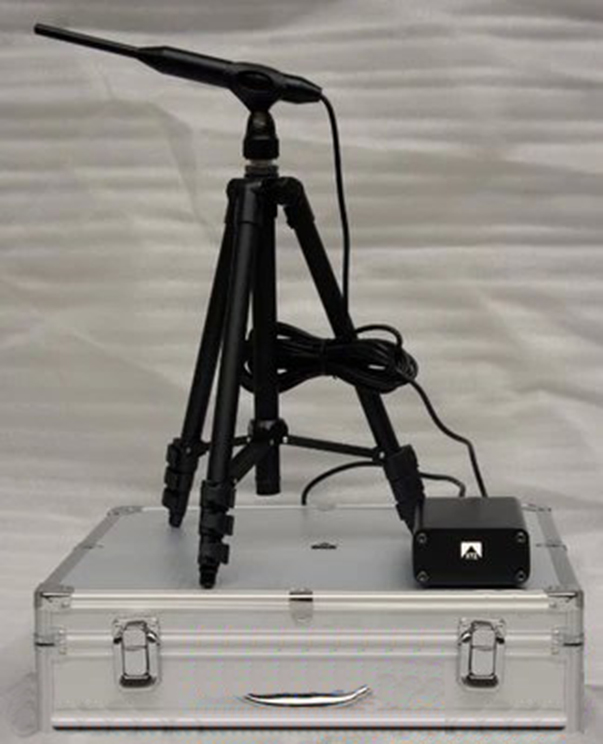

XTZ Room Analyzer II Pro的问道已经多年，行业内也将此作为测试房间声学的工具之一， 相比起标准版，专业版所用的测试麦克风和声卡的性能更为强大，而且软件部分的功能也更多，测量的精度更高，因此在行业间也大受好评。XTZ Room Analyzer II Pro的出现给众多发烧玩家提供了一个便捷有效的测试平台，能快速地对房间声学的主要参数进行声学分析，及时了解房间的基本声学特性，并作出适当的声学处理，从而得到相对更好的声音。　　

简易界面操作

使用XTZ需要与其配套的软件同时进行，因此在使用前先按照图示将设备连接好，并登陆XTZ的官方网站下载相应的软件。在界面中，XTZ Room Analyzer II Pro在功能上有所扩展，新升级的专业版具备了Found Room Modes功能，此项功能可以快速的找出房间的节点，并计算出使用XTZ的DSP产品或类似的参量均衡器进行补偿时的建议参数。

高精度声压计

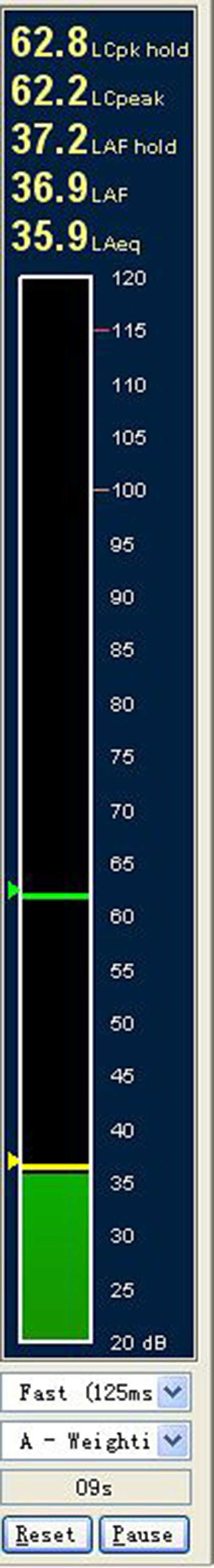

XTZ软件界面的左侧是声压计，实时显示5种峰值和平均声压，在声音信号传递时，此声压计是随声压的变化而变化，方便用户实时测出当前的声压值。

由上至下：

LCpk hold显示从启动/复位开始的最高声压

LCpeak显示包括短时间突发的连续峰值水平

LAF hold 显示当前设置测试出的最高电平。

LAF 显示当前设置测试的平均电平。

LAeq (专业版功能) 显示所选频率曲线的即时声压。LAF字符的组合随设置改变也会改变。

LCpeak电平用绿色线条显示

LAF/LASpeak用黄色线条显示

Timer 显示自启动或最后一次复位后仪表的运行时间。

Reset 复位所有均值 (专业版功能)

Pause 冻结所有计数值 (专业版功能)

下方的菜单选择框可在加权频率曲线间进行切换

A-加权: 模拟耳朵在低声压时的频率响应 (LAF)

C-加权: 模拟耳朵在高声压时的频率响应 (LCF)

Z-加权: 不加权10Hz-20kHz频响曲线 (LZF)

频响曲线显示：显示的频响范围为16-250Hz。

测试按钮：Measure

测试输出声压控制条:一般建议响度达到90分贝为佳 ，应以实际听感为准。红色=电平太高，绿色=电平适中，蓝色=电平较低。

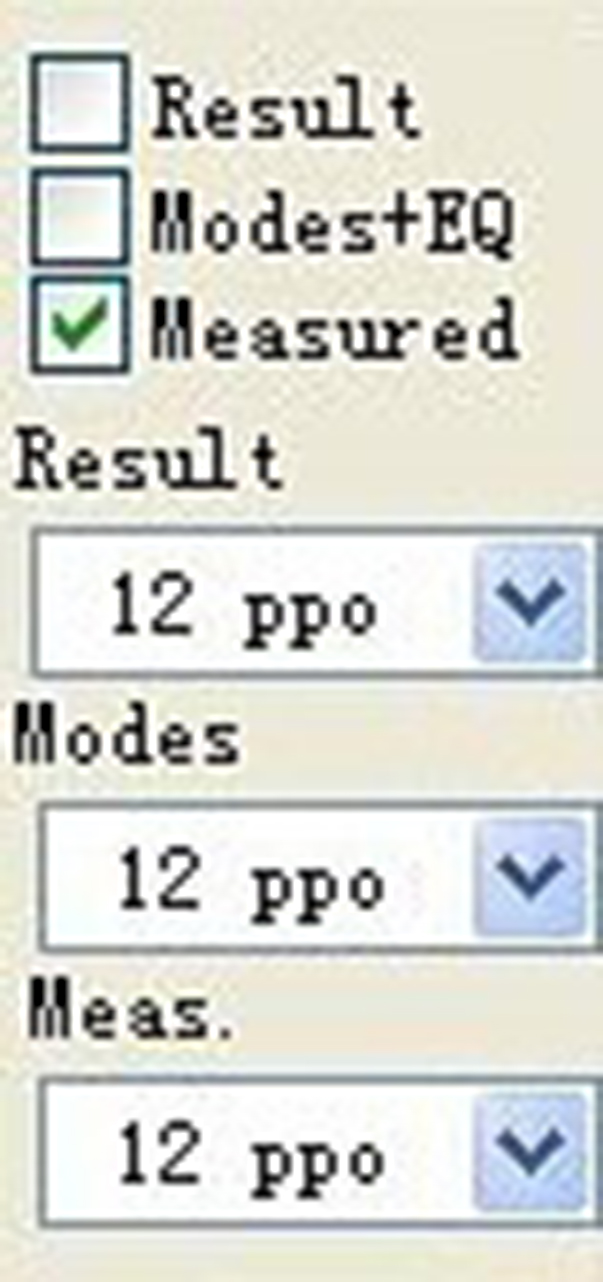

平滑是使测试结果图表变平坦的一种方式。

可以使用不同的分辨率来处理。

这是取决于您所用器材同您个人选择的一种平衡。

分辨率可以是2 ppo, 3 ppo和 6 ppo (ppo –Points

Per Octave倍频程点)。

XTZ三大模式选择

单从界面上看，XTZ的软件界面可以分为三大模式：Room Mode(房间模式)分析、RTA(实时分析仪)、Full Range(全频分析)。

1、Room Analyzer房间模式

用曲线图反映房间的平均频率响应

2、RAT:实时分析仪

用来测量房间中各个频段的能量水平。

3、FULL RANGE全频分析

提供更高的分辨率，可显示3D三维频响瀑布图。

(一)、Room Mode(房间模式)

房间模式可以很快速的测出房间的驻波节点和EQ节点，示的频响范围为16-250Hz，可以让用户更直观的通过曲线分析的形式找出房间的问题所在。并且XTZ还提供了三个不同位置的测试，得出的测试结果更为精准，有助于发现房间模式存在的问题。在执行分析前还需设定加权值及分析精度(默认为12ppo)，只要按下界面中右上角落的“Measure”键就能进行分析。一般在A计权和C计权的选择上，我们都以A计权为默认选项。

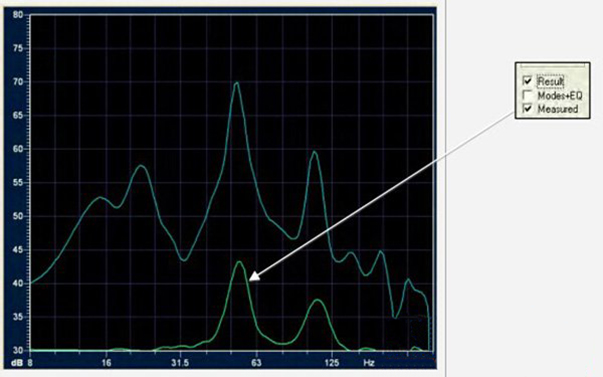

蓝色曲线为标准曲线，表示测试出来的频响。

绿色曲线显示房间模式的频率响应及对于发现的房间模式推荐的EQ调整。发现的房间模式“Found Room Modes”值显示为绿色曲线。

显示的是参数均衡器PEQ使用推荐参数后的期望曲线，校正是按照发现的房间模式“Found Room Modes”中呈现的值进行处理。

在测试后，显示出房间节点和EQ节点，模式Mode房间共振点，需要优先处理。而均衡器EQ则可以用功放的EQ或改变声学处理进行调整。

(二)、RTA(实时分析仪)

RTA可以通过影音器材重播测试信号来对房间的频响作实时分析。在测量精度方面，XTZ Room Analyzer II Pro的精度为1/3倍频程。Measure)启动测试程序，点击暂停(Paused)停止测试程序。每个柱状图型代表一个固定频段的声压(SPL) 图型下方显示的每个频率的声压值。RTA显示着实时频响。它测量房间中各个频率的能量水平，因此得到的曲线与扫频信号测量的结果不同。RTA显示测试电平以1/3 倍频程精度显示并不断移动平均(对短时间窗进行平均)。它虽然没有房间分析仪或全频测量那么高的分辨率，但仍可在声音调整时提供很好的参考。点击”Listen” 激活听音模式，这种模式可在调整之后随时聆听声音的变化，但在调整时不可使用。另外，RTA最适合在调整扬声器或低音炮的摆位，寻找最佳听音位置或调整图示均衡器时检查频响，所以在低音炮调试中，RTA的实时分析非常有效。

(三)、Full Range(全频测试)

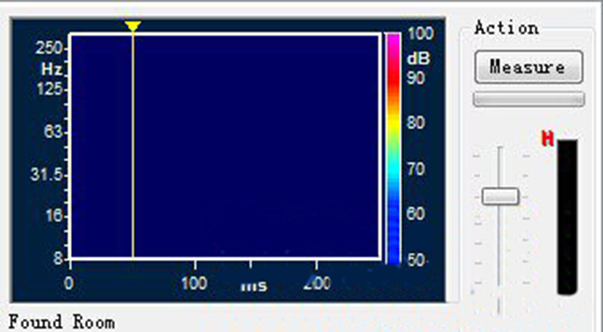

在全频分析功能界面中，提供了无响室(Anechoic)、环境(Ambient)和未处理(RAW)三种模式选择。同时，也可对RT60混响时间进行分析，而分析结果能以曲线和瀑布图的形式进行显示。通过点击“测试(Measure)”按钮，开始进行测量，经过四次正弦扫频之后测试完成。它能提供各种信息，首先是不同窗口设置的频响，瀑布图显示涉及时间的测试，最后是RT60参数。它们都以柱形图显示出来，在每个柱的上方是衰减时间。在较远距离进行测试经常会在低频出现凹陷。这是由于房35/40间的严重影响，麦克风和扬声器的摆位。要了解低频扬声器或低音炮的实际表现，需要做近场测试以避免房间对测试结果的影响。

结论：XTZ Room Analyzer II Pro分析仪在声学环境的分析上起到一定的辅助作用，操作简易容易理解。它可以快速分析出听音环境存在的声学问题，能快速地对房间声学的主要参数进行声学分析，让我们及时了解房间的基本声学特性，并作出适当的声学处理，从而得到相对更好的声音。
