从目前主流的三种沉浸式三维音效的音箱布局而论，包括Dolby Atmos、Auro-3D以及DTS:X，DTS:X的布局方式属于两层结构，地面层与天花层，天花层的布局方式在这三种环绕声音效之中最为复杂，根据DTS官方的资料，最多的一种布局方式可以设置17.2.13通道的音箱。下面我就讲讲6种适合我们一般家庭环境下使用的音箱布局方式的要点，包括7.1.4 (Lh/Rh + Lhr/Rhr)、7.1.4 (Ltf/Rtf + Ltr/Rtr)、5.1.4 (Lh/Rh + Lhr/Rhr)、5.1.4 (Ltf/Rtf + Ltr/Rtr)、5.1.2 (Lhs/Rhs or Ltm/Rtm)、5.1.2 (Lh/Rh)。

7.1.4 (Lh/Rh + Lhr/Rhr)布局设置　地面层7只音箱，1只超低音音箱，天花层4只音箱

第一个推荐的布局是采用7.1.4的音箱设置方式，采用地面与天花两层结构，在布局分析图中可以看到中央灰色带箭头的部分是聆听位置，白色方形为天花音箱，黑色方形为地面音箱。当中涉及到两个指向角度，其中，Az代表的是从聆听位置人耳高度到各音箱的水平倾角，El则是从地面聆听位置到音箱的垂直倾角。地面7只音箱的布局呈圆形，前方两只主音箱离聆听位置的Az角度为30度，侧环绕为90度，而后环绕则为150度。这个布局设置与ITU国际标准相接近。而天花音箱层则由四个音箱组成，离聆听位置的角度分别是水平45度，垂直也是45度，呈方形分布，同时这四只音箱都指向聆听位置。

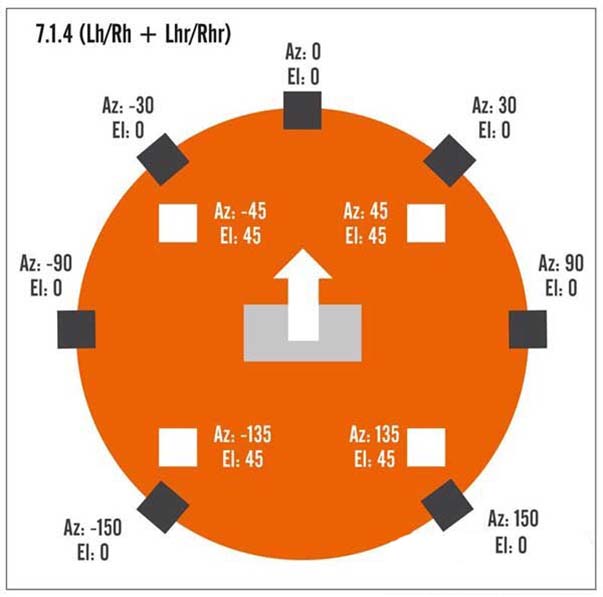

7.1.4 (Lh/Rh + Lhr/Rhr)布局分析图

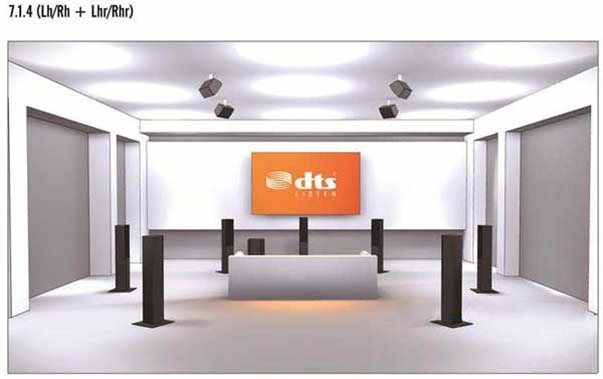

7.1.4 (Lh/Rh + Lhr/Rhr)系统三维示意图

7.1.4 (Ltf/Rtf + Ltr/Rtr)布局设置　地面层7只音箱，1只超低音音箱，天花层4只音箱

第二种推荐的音箱设置方式同样是基于7.1.4的结构，同样也采用地面与天花两层结构，地面音箱层呈圆形分布，每只音箱都指向聆听位置，天花音箱处于同一个水平面上，不过与前面所讲的7.1.4 (Lh/Rh + Lhr/Rhr)布局不同的是，天花的这四只音箱并没有指向聆听位置，而是朝向地面，与聆听位置的角度分别是水平45度，垂直是60度，呈方形分布。这种布局方式主要是用于一些定制的吸顶音箱，以及没有办法进行指向性调整的天花音箱，属于较为灵活的一种调整方式，充分考虑到实际的安装问题。

　

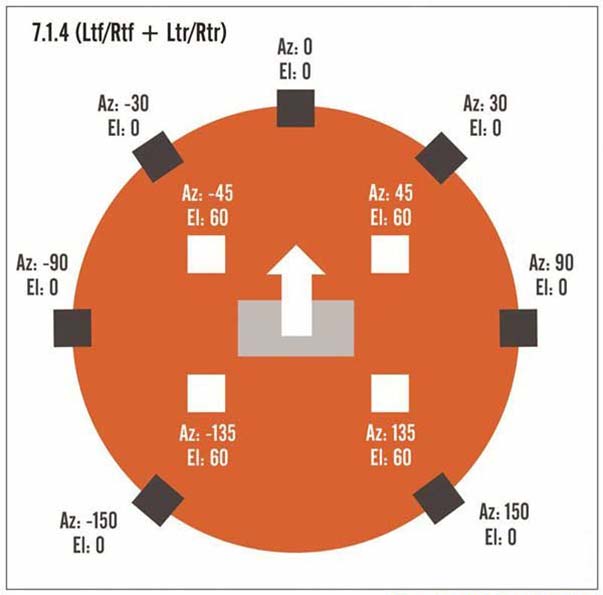

7.1.4 (Ltf/Rtf + Ltr/Rtr)布局分析图

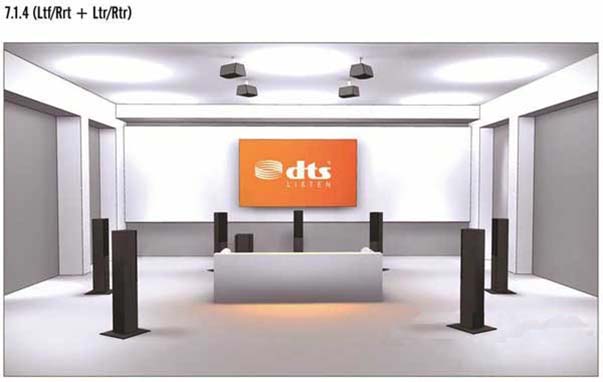

7.1.4 (Ltf/Rtf + Ltr/Rtr)系统三维示意图

5.1.4 (Lh/Rh + Lhr/Rhr)布局设置　地面层5只音箱，1只超低音音箱，天花层4只音箱

前面所讲到的两种音箱布局方式，地面音箱都采用了7只，共需要11.1通道的AV放大器进行驱动，而实际上主流及中高端的AV放大器通常都只有9.1通道的音箱布局，因此5.1.4的音箱布局方式相信会得到更多的应用。而5.1.4的布局方式在DTS:X方面也分为两种，其中5.1.4 (Lh/Rh + Lhr/Rhr)的布局设置，在地面层方面的设定是前方两只主音箱与聆听位置的水平倾角为30度，后方两只环绕音箱的水平倾角为110度。天花层方面的设定是前方两只水平倾角为45度，后方为135度，与聆听位置的垂直倾角均为45度，所有音箱都指向聆听位置之上。

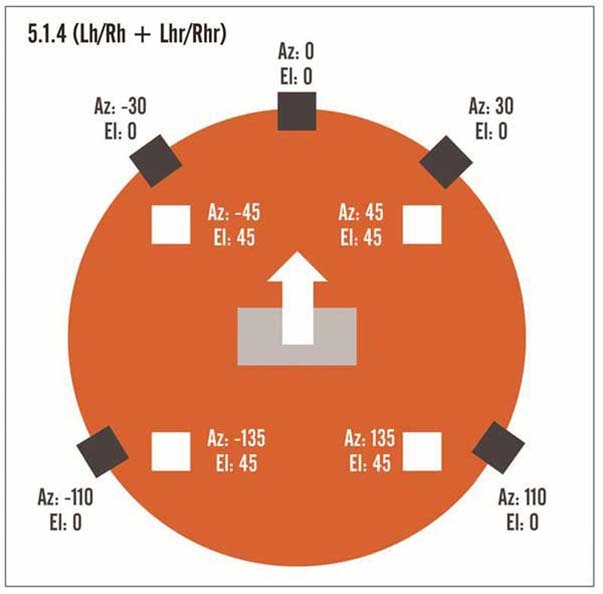

5.1.4 (Lh/Rh + Lhr/Rhr)布局分析图

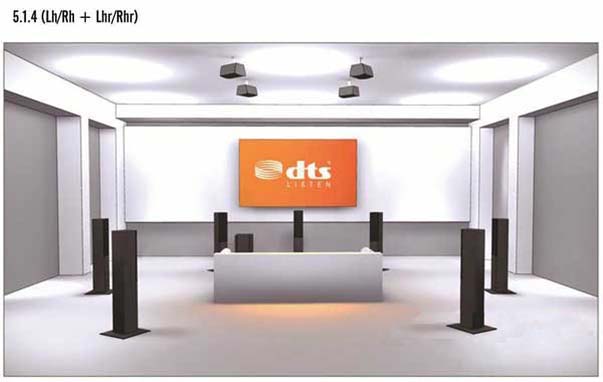

5.1.4 (Lh/Rh + Lhr/Rhr)系统三维示意图

5.1.4 (Ltf/Rtf + Ltr/Rtr)布局设置　地面层5只音箱，1只超低音音箱，天花层4只音箱

与前面两种7.1.4系统相同的是，5.1.4系统布局也有两种布局方式，主要不同之处还是在天花音箱的指向方面，5.1.4 (Ltf/Rtf + Ltr/Rtr)这种是指向地面，并不像5.1.4 (Lh/Rh + Lhr/Rhr)那样朝向聆听位置，而其他方面的音箱设定如下：地面音箱有5只，均指向聆听位置，前方两只主音箱的水平倾角为30度，后环绕两只音箱的水平倾角为110度;上方声场由四只音箱组成，以聆听位置为中心分布，前方两只水平倾角为45度，垂直倾角为60度，后方两只则分别是135度与60度。　

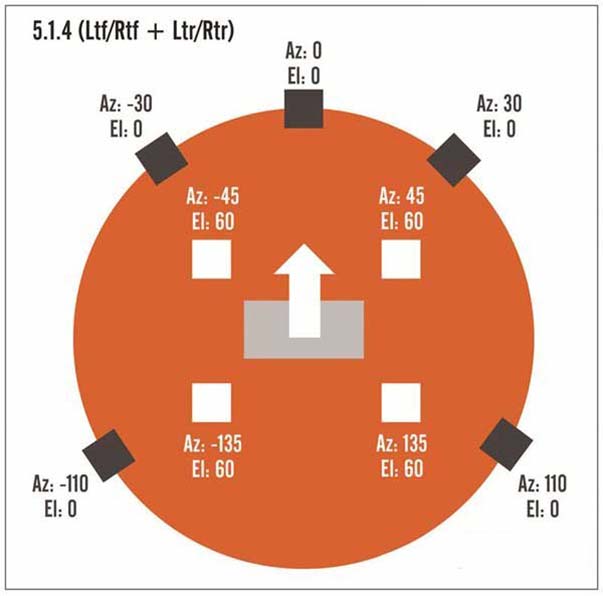

5.1.4 (Ltf/Rtf + Ltr/Rtr)布局分析图

5.1.4 (Ltf/Rtf + Ltr/Rtr)系统三维示意图

5.1.2 (Lhs/Rhs or Ltm/Rtm)布局设置　地面层5只音箱，1只超低音音箱，天花层2只音箱

与Dolby Atmos一样，DTS:X最小规模的环绕声音箱布局是5.1.2方式，也就是地面5.1系统、天花两只音箱的分布方式，只需要低端的7.1声道AV放大器就能驱动。而这种5.1.2的音箱系统同样也有两种不同的布局方式，其中5.1.2 (Lhs/Rhs or Ltm/Rtm)的布局方式如下：地面层前方两只主音箱的水平倾角为30度，后方环绕倾角为110度，所有音箱都指向聆听区域;天花层共有两只音箱，分别位于聆听位置的左右两侧90度的位置上，音箱指向聆听位置或地面，垂直角度为45度。这种方式与我们之前所接触到的Dolby Atmos的5.1.2系统有着很大的不同。

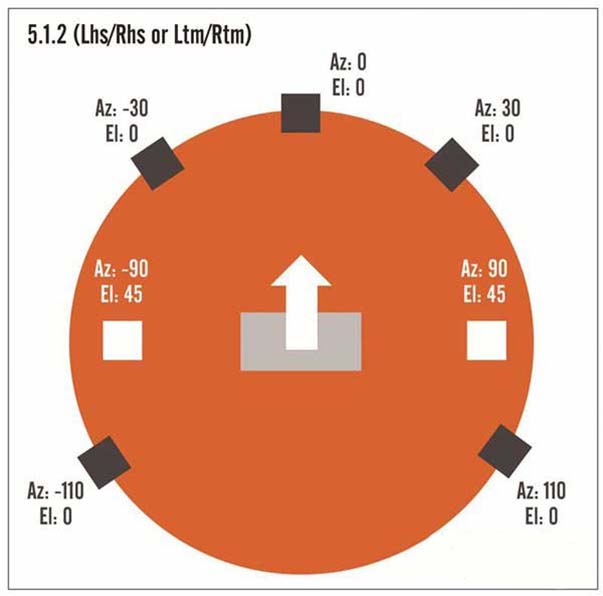

5.1.2 (Lhs/Rhs or Ltm/Rtm)布局分析图

　　

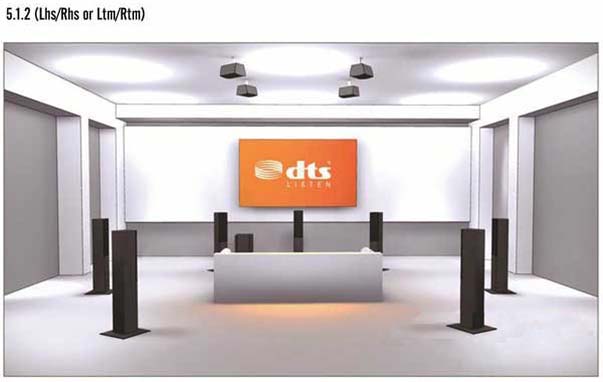

5.1.2 (Lhs/Rhs or Ltm/Rtm)系统三维示意图

5.1.2 (Lh/Rh)布局设置　地面层5只音箱，1只超低音音箱，天花层2只音箱

最后一种DTS推荐的音箱布局设置也是5.1.2的结构，基本上与前一种5.1.2 (Lhs/Rhs or Ltm/Rtm)类似，5.1.2 (Lh/Rh)的不同之处在于两只天花音箱的摆位与朝向。在摆位方面，两只天花音箱放在聆听位置前方的位置上，水平倾角为45度，垂直倾角也是45度，都是指向聆听位置，并非朝向地面。而地面层的布局则是前方两只主音箱的水平倾角为30度，后方环绕倾角为110度，所有音箱都指向聆听区域。　

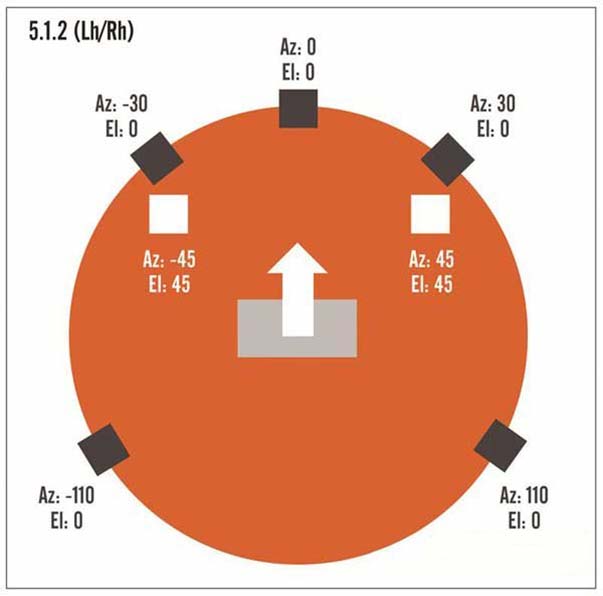

5.1.2 (Lh/Rh)布局分析图

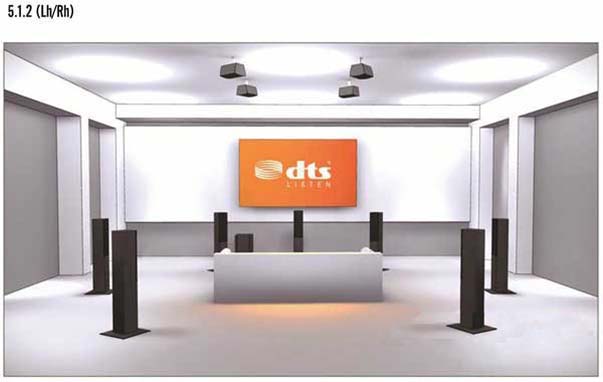

5.1.2 (Lh/Rh)系统三维示意图

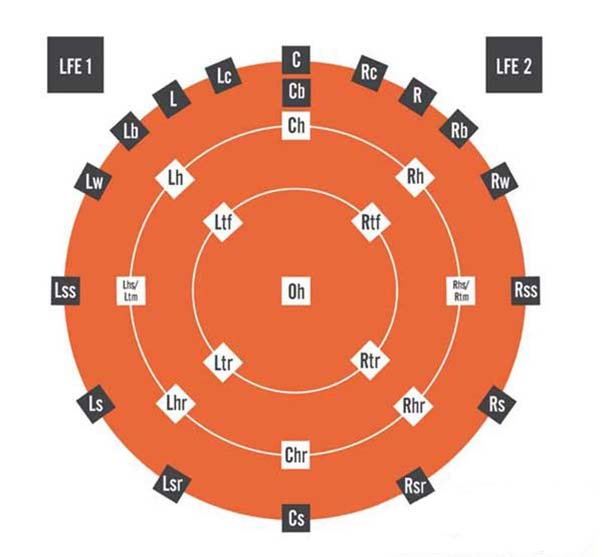

17.2.13布局分析图

　

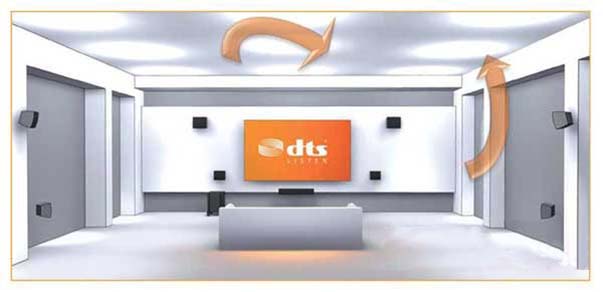

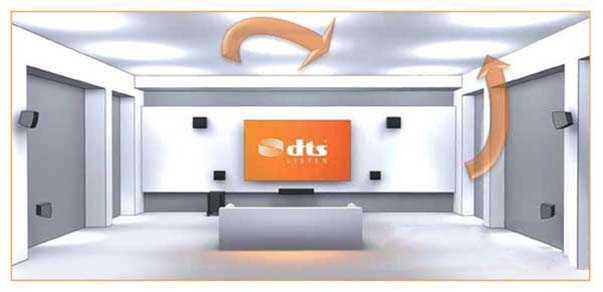

DTS:X属于沉浸式三维音效，能够凸显声场的高度与声音的流动性

DTS:X没有声道的概念，可以在不同的音箱中聆听到不同定位的物体声音

结语

以上这两种环绕声的音箱布局是DTS:X推荐给各位普通家庭用户的，能够让大家在比较少音箱设定的条件下也能很好地体现出DTS:X这种基于声音对象定位的沉浸式三维音效技术。而由于DTS:X的音箱布局其实是较为自由的，越多的音箱布局，声音的细节就越丰富，密度与层次就越多，DTS:X方面也给出了一个17.2.13的音箱布局方式，上方层共有两个圆层布局，分别是上方声场与天花声场，而且在天花声场中央，也就是聆听者的头顶还单独设定了一个音箱，让聆听者能够真实感受来自头顶方向的电影音效，如果有条件的发烧级玩家不妨一试。
