常见家庭影院信号线分类和连接使用讲解

 2017年12月20日 来源:

第一章 信号线如何选用



一、普通家用影音系统中会需要哪些信号线

  既然已经定位成“家用”,像平衡线、卡农头这些专业器材所涉及的东西,这里就不谈了。

  在现在主流影音系统中,我们经常会用到这些信号线:

  音/视频信号:HDMI线

  音频信号:数字光纤线、数字同轴线、模拟音频线

  视频信号:Component Video 色差/分量线、S-Video S端子线、Composite Video 复合视频线


二、在不同使用场合下,面对这些线材该如何选择?

  1、传输音频信号:HDMI > 光纤/同轴 > 模拟音频信号线

  HDMI的带宽更大,可以传输HD音频信号;光纤/同轴只能传输普通数字音频信号;而品质一般的模拟音频信号用易受干扰,传输效果不佳。

  (发烧友请不要在这个问题上质询本人,这篇文章是面向普通用户,面向家庭影音系统,并非HiFi系统;文中指到的“普通模拟音频信号线”也是指红白线。谢谢!)

  2、传输视频信号:HDMI > Component 色差/分量信号线 > S-Video信号线 > Composite 复合视频信号线

  HDMI:支持1080P全高清格式;

  Component Video 色差信号线:最高可支持720P高清格式;

  S-Video:仅支持480i

  Composite Video 复合信号线:只支持240线的清晰度


三、传输视频信号,连接不同设备,首选用什么线材

  1、蓝光播放机/PS3/高清播放机/HTPC —— 功放/电视/投影机:HDMI

  2、DVD机——功放/电视/投影机:HDMI 或者 色差

  3、高清电视机顶盒——全高清电视(1080P):HDMI

  4、普通电视机顶盒——高清电视(720P):色差(如果没有色差接口,也可以选择S-Video)


四、传输音频信号,连接不同设备,首选用什么线材

  1、蓝光播放机/PS3/高清播放机/HTPC —— 功放:HDMI

  2、DVD机——功放:HDMI/光纤/同轴

  3、高清电视机顶盒——全高清电视:HDMI

  4、普通电视机顶盒——电视:两条模拟音频信号线


第二章 常见家庭影院信号线分类和连接使用讲解


  一、HDMI 信号线

  性质:数字信号线

  用途:同时传输视频信号和音频信号

  目前主流器材最标准也是最简便的连接方式:讯源设备(蓝光机、DVD机、HTPC、高清播放器)—— HDMI线—— 功放 —— HDMI线 ——电视机/投影机


1、为什么选择HDMI信号线?

  a、HDMI信号线可以同时传输视频和音频信号

  b、HDMI 1.3版的信号线能传输1080P的全高清信号


2、认识HDMI信号线

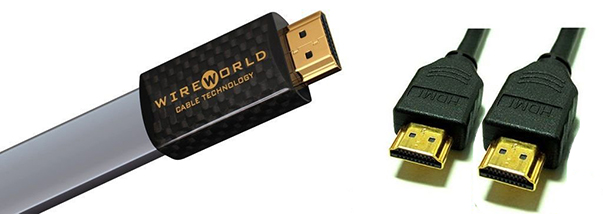

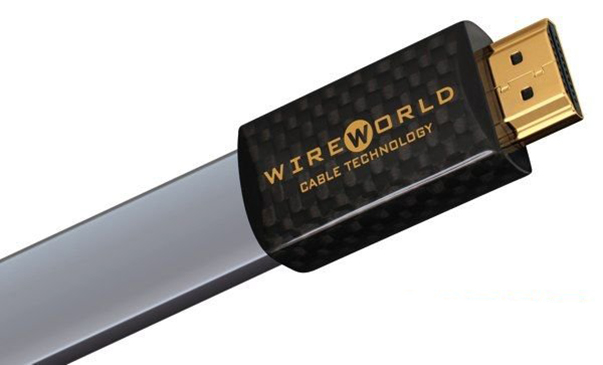

  市场上的HDMI信号线,一般有两种外形:扁平线身、圆型线身。外形并不代表信号线自身的品质。



3、HDMI接头的改进形式

  因为HDMI内部有19条信号线,因此质量较好的HDMI信号线,体形也较为粗壮,在接插功放和电视时,不容易拐弯。

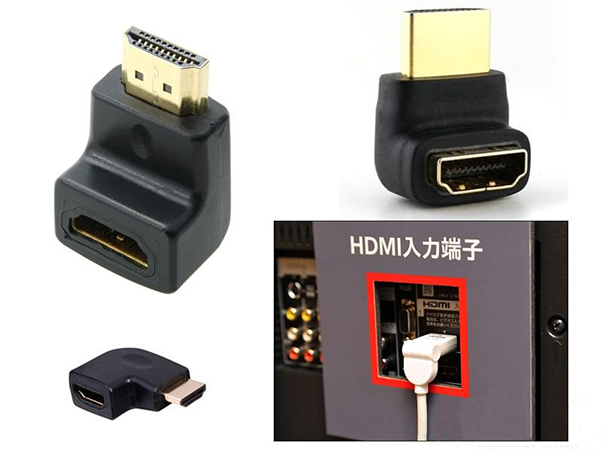

  厂家自然也注意到了这个小问题,因此推出了应时的产品——弯角的HDMI接头

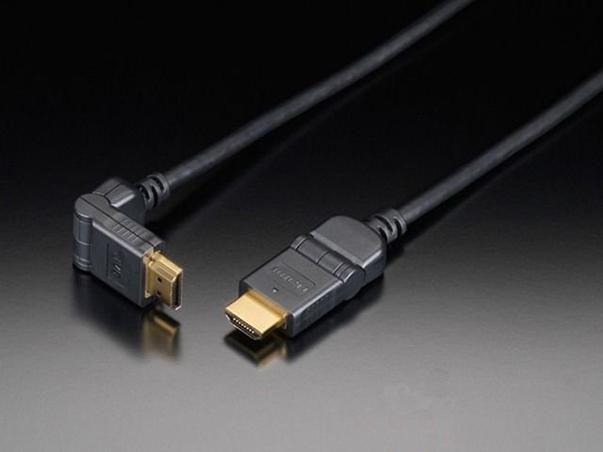

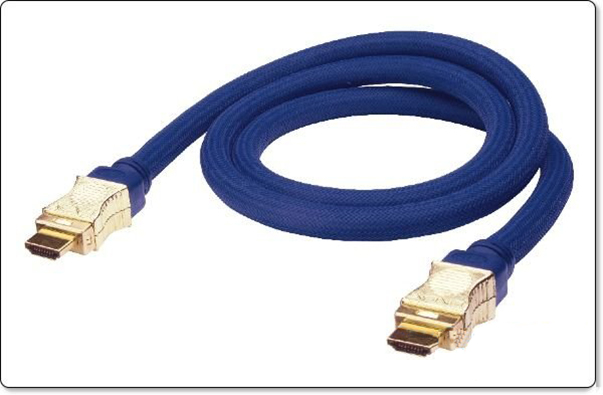

  而有的厂家干脆就直接推出了带有活动接头的HDMI信号线。



4、怎样看HDMI接头的品质?

  大家看下面这个接头,能看出什么不同来吗?

  很明显,左侧的接头呈深**,真正的纯铜接触端;而右侧的接头呈浅**,显然是铁皮镀铜。 右侧这种接头,用的时间稍长,就会出现明显的氧化,表现的镀层很快也会被磨掉。

  但也要注意:有些山寨线在外观上下的功夫比较足,但内部还是比较垃圾,屏蔽层严重缩水。

因此对于HDMI接头的观察,只能是作为一个小的参考点。



二、光纤

  性质:数字信号线

  用途:传输音频信号

  在HDMI 普及之前,连接DVD机与功放,传输数字音频信号,都是使用光纤或者同轴电缆。

  随着HDMI的普及,现在能用到光纤的机会少了很多,但有时还是会遇到。做一简要介绍。

  光缆的接口分为民用和工业两大类,我们平时能看到的,称为“Toslink“ 接口,是由Toshiba和Sony联合开发的接口。经常简称为“方口”。

  至于工业接口,也有圆口和方口之分,又分FC、SC、LC、ST等几种接口标准,因为日常生活中用不到,这里不就介绍了。

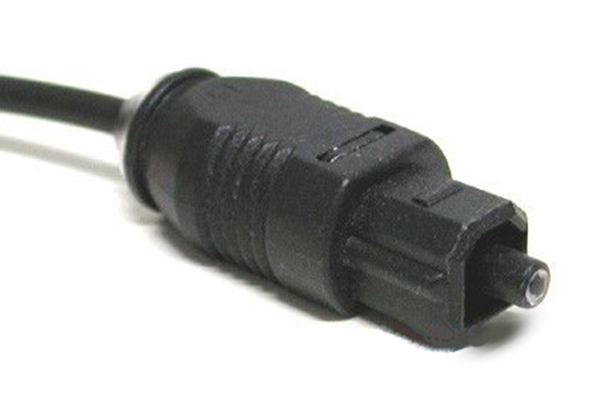

  Toslink 光纤接口(方口)



三、数字同轴信号线

  性质:数字信号线

  用途:传输音频信号

  同轴音频接口(Coaxial),标准为S\PDIF(Sony / Philips Digital InterFace),是由索尼公司与飞利浦公司联合制定的,在视听器材的背板上有Coaxial作标识,主要是提供数字音频信号的传输。

  随着HDMI的普及,家庭影院系统中同轴线和光纤线的使用都很少了。



有朋友问:同轴线和普通音频信号线有什么区别?

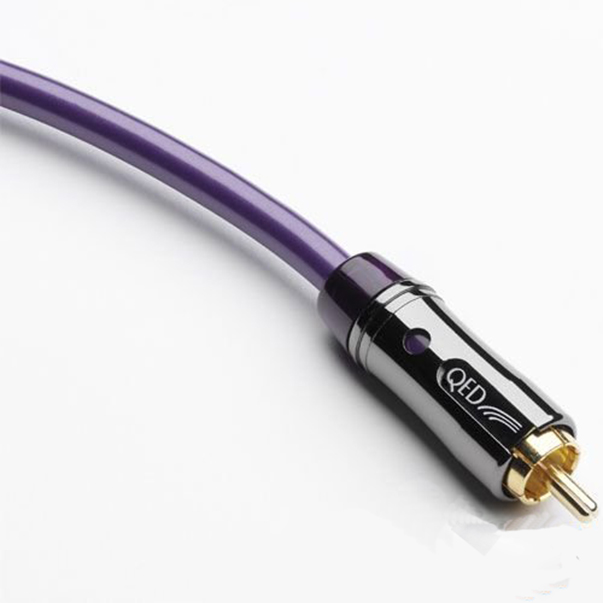

  虽然它们都采用RCA莲花头,但同轴信号采用的是特性阻抗为75欧姆的单芯线缆(可以是单股,也可以多股绞线),而普通音频信号线有两芯的、也有四芯的,特性阻抗也不同。



可能有朋友会问:这种线和家里用的有线电视线看起来一样嘛。不错,正是这样。

  有线电视信号线用的也是75欧阻抗的同轴信号线,它和数字同轴电缆用的线身是一样的。

  另外还有朋友问:光纤和同轴哪个效果好?我应该选择哪一种?

  这里简单的说:对于大多数普通家庭用户而言,它们的效果是一样的,只要线的质量有保证,都可以放心使用。


四、模拟音频信号线

  性质:模拟信号线

  用途:传输音频信号

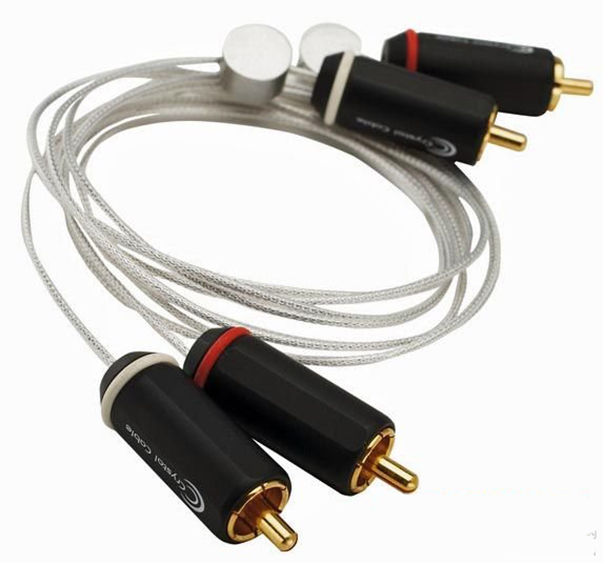

  模拟音频信号线是我们平时最经常遇到的信号线。相信现在还有不少用户在用两条模拟音频信号线连接DVD机和电视机。

  模拟音频信号线分两条,分别用来传输左、右声道的信号,形成立体声。

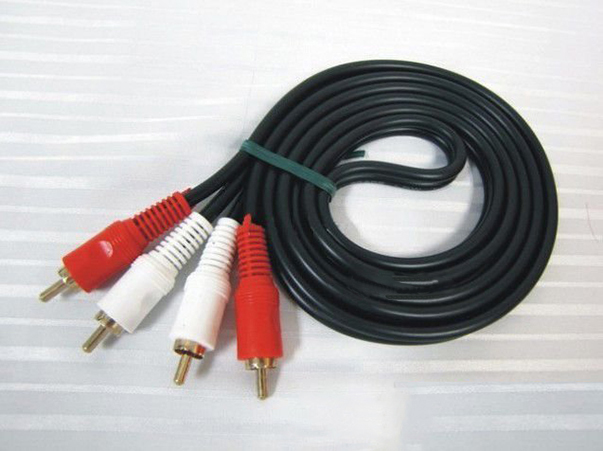

  平时我们所说的“红白线”,就是最简单的模拟音频信号线。只是这种线没有任何形式的屏蔽措施,线基本身的质量也较差,因而效果也很差。

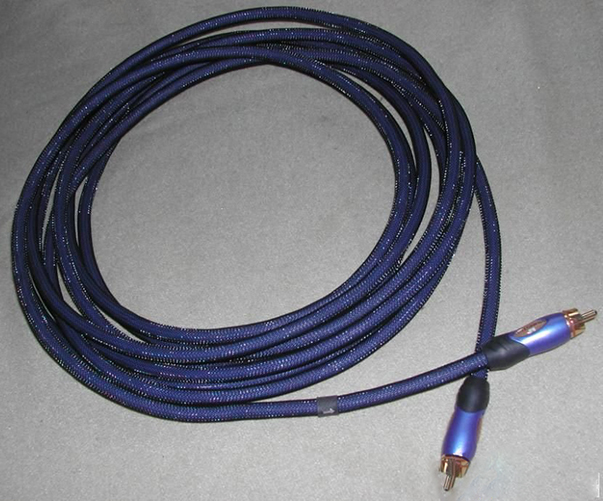

除了这种最原始的“红白线”,在HiFi世界中这种信号线可谓是多种多样,甚至到了美轮美奂的程度。价格也从几十元上百元,一直到数万元不等。



五、色差线(也叫分量线、Y/Pb/Pr线)

  性质:模拟信号线

  用途:传输视频信号

  在HDMI 信号线出现之前,色差线是连接碟机与投影机及电视的标准选择(其它传输方式如DVI这里就不讨论了)

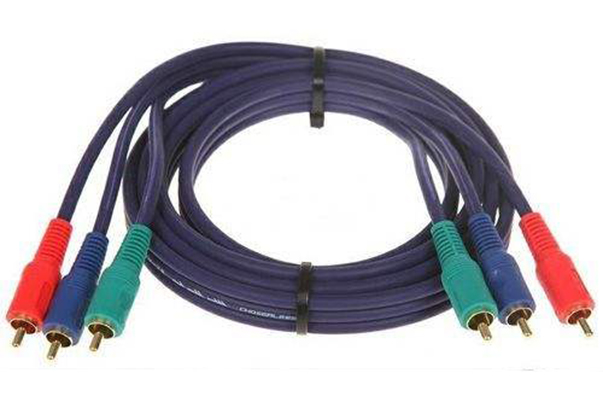

  下面这种细细的红蓝绿三色线,是我们最常见的色差线,购买DVD机时都会附送一条。

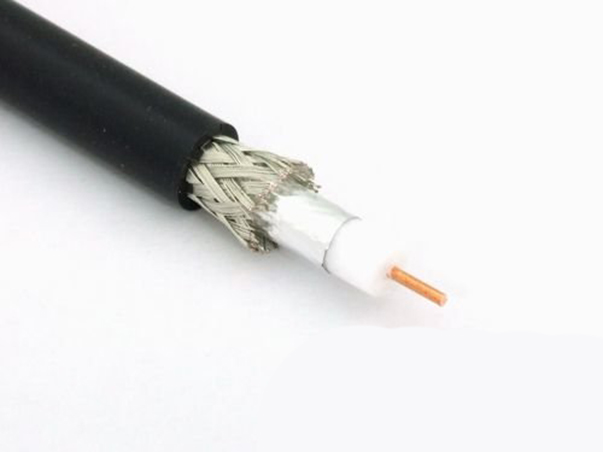

但严格来讲,视频信号线应该采用的是和前面提到的数字同轴电缆一样的线基,也就是要同样采用特性阻抗为75欧的同轴电缆。

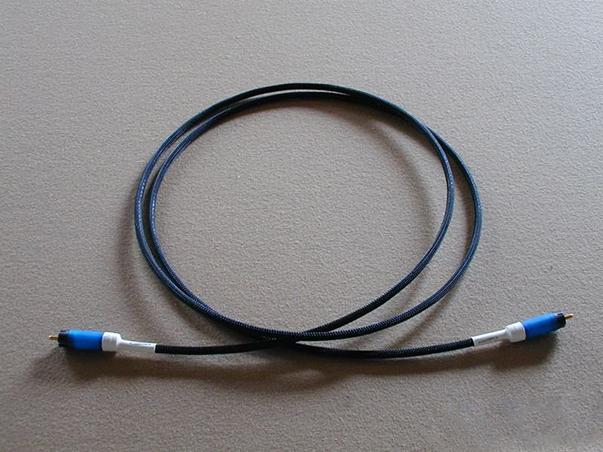

  下图是采用Canare L-5CFB同轴电缆作线基的色差线。



六、S-Video信号线

  性质:模拟信号线

  用途:传输视频信号

  S端子全称叫Seperate-Video,是一种4针圆形接头,相对于效果最差的“复合视频信号线”,它将亮度和色度分离,避免相互干扰,因而效果略好一些,但比色差线还是有明显差距。

  这种接头现在用的很少。



七、Composite Video 复合视频信号线

  性质:模拟信号线

  用途:传输视频信号

  与模拟音频信号线一样古老的传输方式,仅靠一条信号线传输信号,清晰度很差。

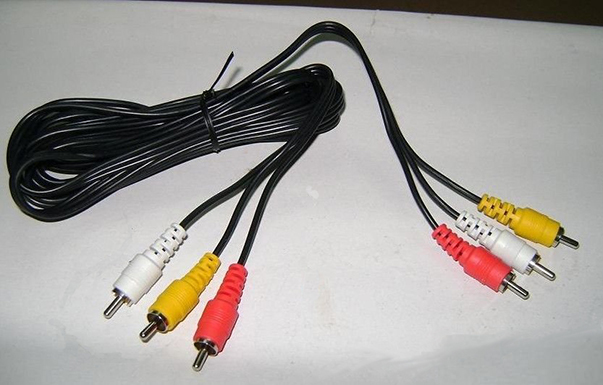

  DVD机常会附赠一条红白黄三色信号线,其中红白线用来传输音频信号,那个**接头就用来传输视频信号。

  由于这种视频传输方式效果很差,不是万不得已,不建议选择这种连接方式。



八、Subwoofer Cable 低音炮线

  性质:模拟信号线

  用途:传输音频信号

  这里为什么把低音炮所用的信号线单拿出来呢?原因在于很多刚刚接触音响器材的朋友存在概念上的模糊。

  目前家庭影院系统中所使用的低音炮,基本上都是“有源低音炮”。所谓“有源”,即是指音箱内部已经有了功率放大电路,不需要再用功放提供功率以使其工作了。

  平时我们接在电脑上使用的小音箱,都是“有源音箱”,用音频信号线连接声卡即可。

  “有源低音炮”也是“有源音箱”的一种,同样用音频信号线连接功放的低频信号输出端子即可。

  这里再重复一次:低音炮使用的是音频信号线,而非音箱线。
